【单选题】5 / 8

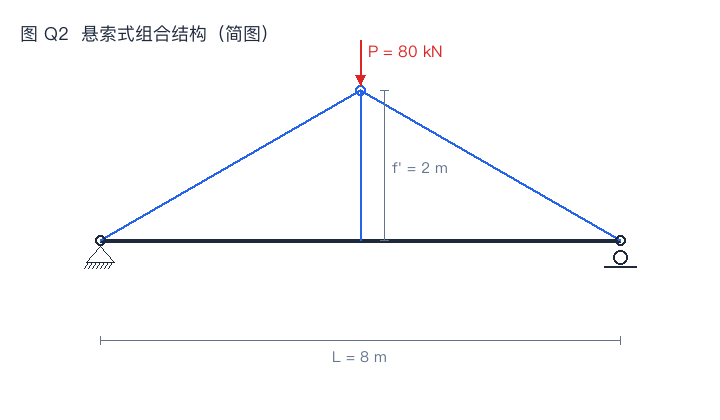

悬索式组合结构简图

图示悬索式组合结构，梁跨 L=8 mL=8\,\mathrm{m}，跨中集中力 P=80 kNP=80\,\mathrm{kN}，几何高度 f′=2 mf'=2\,\mathrm{m}。水平推力 FHF_H 约为？

  1. 40 kN40\,\mathrm{kN}

  2. 60 kN60\,\mathrm{kN}

  3. 80 kN80\,\mathrm{kN}

    正确

  4. 160 kN160\,\mathrm{kN}

参考答案

C

参考解析

K5-6b：相应简支梁跨中弯矩 MC0=PL/4=80×8/4=160 kN⋅mM_C^{0}=PL/4=80\times8/4=160\,\mathrm{kN\cdot m}，故 FH=MC0/f′=160/2=80 kNF_H=M_C^{0}/f'=160/2=80\,\mathrm{kN}。常见错因：误用 PL/8PL/8 或把 f′f' 漏除。
