【单选题】12 / 18

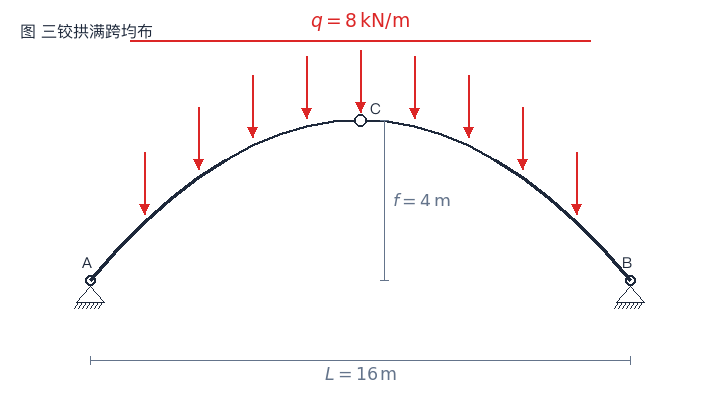

三铰拱满跨均布

图示三铰拱跨度 L=16 mL=16\,\mathrm{m}，矢高 f=4 mf=4\,\mathrm{m}，满跨均布 q=8 kN/mq=8\,\mathrm{kN/m}。水平推力 FHF_H 约为？

  1. 32 kN32\,\mathrm{kN}

  2. 64 kN64\,\mathrm{kN}

    正确

  3. 128 kN128\,\mathrm{kN}

  4. 256 kN256\,\mathrm{kN}

参考答案

B

参考解析

K4-2a：相应简支梁 MC0=qL2/8=8×162/8=256 kN⋅mM_C^{0}=qL^{2}/8=8\times16^{2}/8=256\,\mathrm{kN\cdot m}，故 FH=MC0/f=256/4=64 kNF_H=M_C^{0}/f=256/4=64\,\mathrm{kN}。
